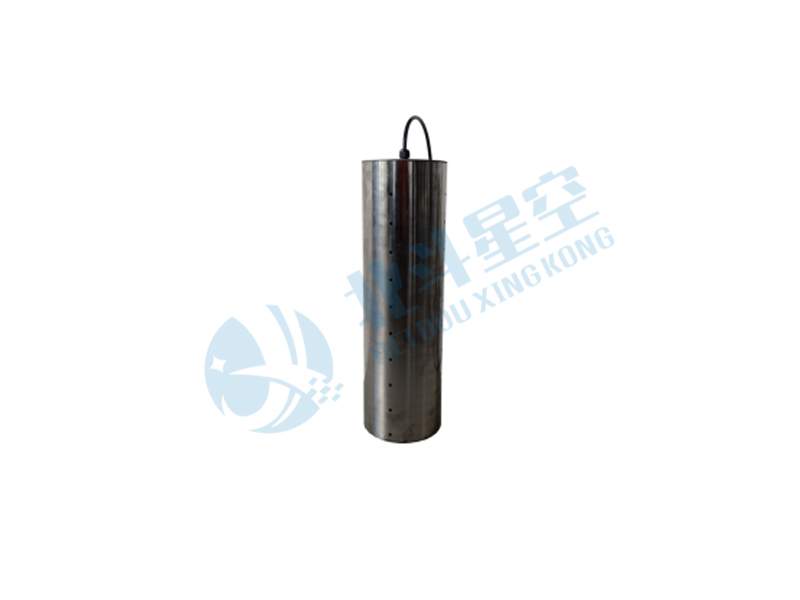

振弦式量水堰計
BD-ZLS本產品用于量水堰堰上水頭及其它需要對細微的水位變化進行精確測量的場合。采用振弦式原理制造的精密量水堰計。主要部件均采用不銹鋼制造，適合各種惡劣環境。儀器帶有一根通氣電纜以克服大氣壓力對測值產生的影響。
主要特點：
BD-ZLS振弦式量水堰計，當被測水的浮力作用在壓力膜片上，將引起量膜片的變形，其變形帶動振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出水位值。同時可同步測出埋設點的溫度值。再配合量水堰的RTU計算，可計算水渠瞬時流量，累計流量。
技術參數：
|
技術指標 |
|

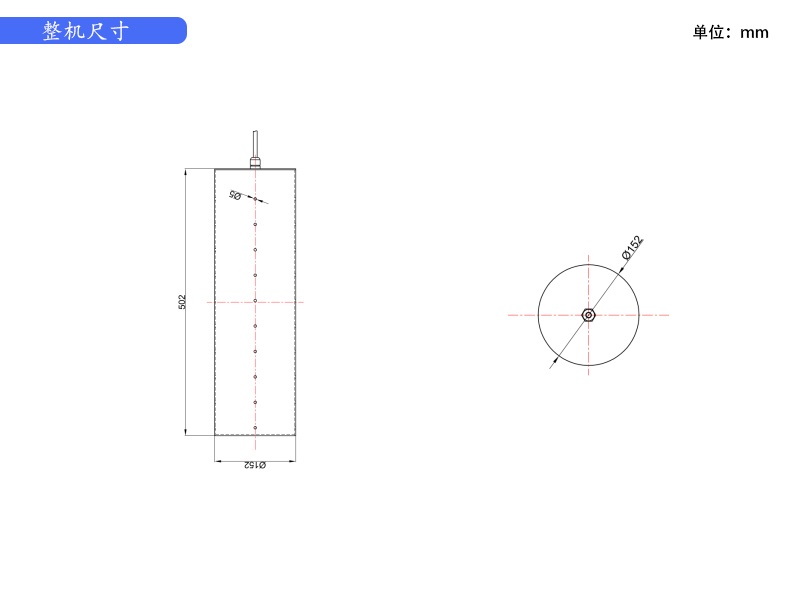

整機尺寸和電氣特征 |
||
|
量程 |
500mm |
|
功耗（典型值） |
＜15mA；供電12V |
|
分辨率 |
0.1mm |
|
輸入電壓 |
9~24V |
|
精度 |
0.1%F`S |
|
環境適應性 |
|
|
啟動時間 |
0.2s |
|
溫 度 |
工作溫度-20℃ ~ +80℃ |
|
輸出參數 |
水位高度 |
|
防護等級 |
可浸水2m |
|
輸出信號 |
RS485 |
|
|
|
|
最大過載壓力 |
20kPa |
|
|
|
|
接線線纜 |
帶導氣管聚氨酯屏蔽線纜 |
|
|
|
